RM6000T 副邊反饋SSR隔離開關電源芯片 AC-DC電源芯片
產品描述：
RM6000T是一顆電流模式PWM控制芯 片，外置高壓功率MOSFET，用于功率在65W 以?xún)?nèi)的方案。
RM6000T內置多種保護，包括逐周期限流保護（OCP），過載保護（OLP），過壓保護（OVP），VDD過壓箝位，欠壓保護（UVLO）等，采用抖頻技術更好的改善系統的EMI特 性和開關的軟啟動控制。系統的跳頻頻率設 置在音頻（20KHz)以上，工作時可以避免系 統產生噪音。
符合6級能效標準，在通用交流輸入時 待機功率<75mW
針對低于65W的應用進行了優化
上電軟啟動以降低MOSFET Vds應力 抖頻功能，改善EMI性能 固定65KHz開關頻率
跳頻模式，改善輕載效率，減小待機功 耗
內置同步斜坡補償
低啟動電流，低工作電流 內置前沿消隱（LEB)功能
保護功能：欠壓保護（UVLO）
過熱保護(OTP)
逐周期限流保護（OCP）
過載保護（OLP)
過壓保護(OVP)
應用領域
電源適配器 開放式電源 TV/機頂盒電源

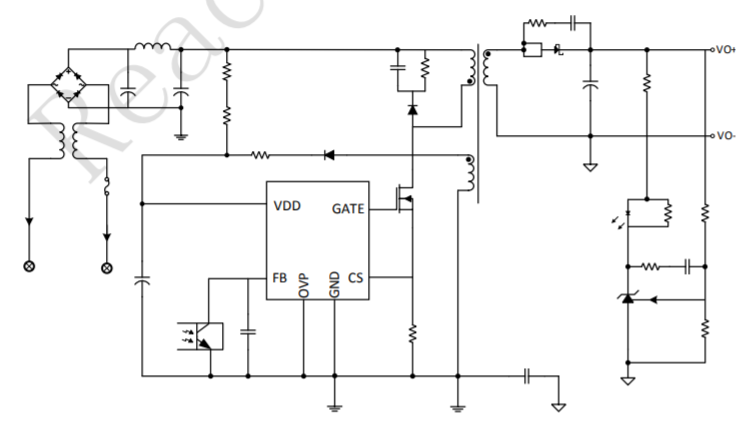

副邊反饋
| 產品型號 | 功能特點 | 典型功率 | 功率器件 | 最大頻率 | 封裝形式 |
|---|---|---|---|---|---|
| RM6312S | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 7.5W/10W | 內置MOS | 65kHz | SOP-8 |
| RM6316DA | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 24W/30W | 內置MOS | 65kHz | DIP-7 |
| RM6534S | 滿足六級能效標準 超寬的VCC工作電壓范圍 極低的啟動電流和工作電流 | 20W/25W | 內置MOS | 65kHz | SOP-8 |
| RM6534SL | 滿足六級能效標準 超寬的VCC工作電壓范圍 極低的啟動電流和工作電流 | 20W/22W | 內置MOS | 65kHz | SOP-8 |
| RM6533S | 滿足六級能效標準 超寬的VCC工作電壓范圍 極低的啟動電流和工作電流 | 18W/20W | 內置MOS | 65kHz | SOP-8 |
| RM6312DA | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 12W/15W | 內置MOS | 65kHz | DIP-8 |
| RM6314DA | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 18W/24W | 內置MOS | 65kHz | DIP-8 |
| RM6000T | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 65W/65W | 外置MOS | 65kHz | SOT23-6 |
| RM6523SL | ?壓VCC 內置MOS | 20W/25W | 內置MOS | 65kHz | SOP-8 |
| RM6524SL | ?壓VCC 內置MOS | 20W/25W | 內置MOS | 65kHz | SOP-8 |
