SM2135 SM2235 帶IIC協議的五通道智能調光LED線性恒流控制芯片
產品描述：

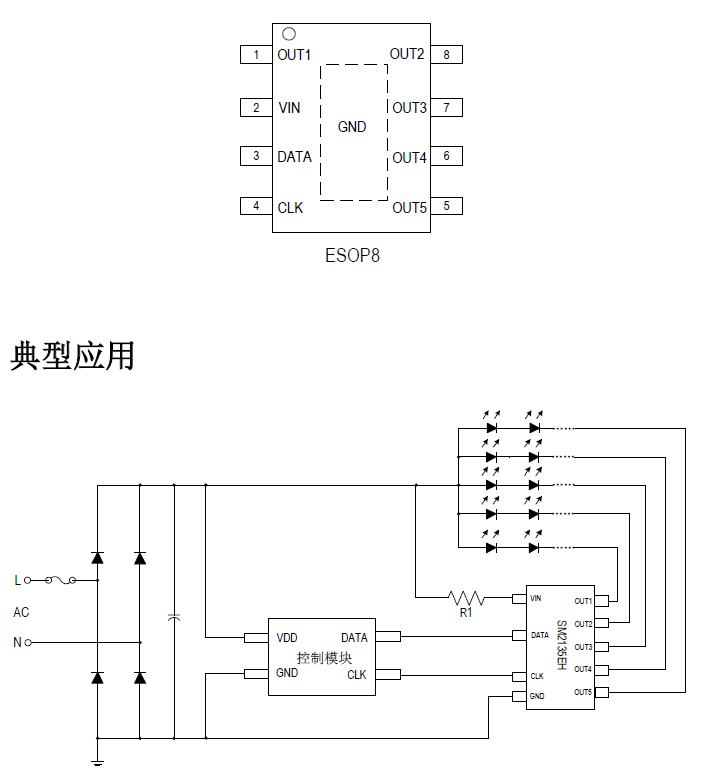

SM2135 是一款五通道智能調光LED線性恒流控制芯片，適用于驅動小功率LED燈具。 具備5個獨立輸出端口，芯片內部集成D/A 功能，具備IIC協議輸入端口，可接收控制模塊輸出的控制信號調整每個端口的電流變化，5個輸出端口可設置單獨應用或同時開啟。
a)OUT1、OUT2、OUT3端口最大電流可達44mA
b)OUT4、OUT5端口最大電流可達72mA
c)5個OUT端口可同時開啟
d)芯片間輸出電流偏差<±4%
輸入電壓：120Vac/220Vac
集成高壓啟動供電
類IIC協議信號輸入
待機電流<30uA
單通道獨立256級灰度，輸出無頻閃
最大電流程序設定，無需外置REXT電阻
具有過溫調節功能
支持藍牙、WIFI、2.4G、zigbee等智能模塊
封裝形式：ESOP8
IC Name | Topology | IOUT Precision | IOUT.MAX | HV_MOSFET | BVDSS | Channel | Dimming mode | Gray level | Package |
|---|---|---|---|---|---|---|---|---|---|
| SM2135EH | Linear | <±4% | 72mA | Inside | 450V | 5 | IIC | 256 | ESOP8 |
| SM2135EJ | Linear | <±4% | 93mA | Inside | 450V | 5 | IIC | 256 | ESOP8 |
| SM2235EGH | Linear | <±4% | 64mA/64mA/64mA /80mA/80mA | Inside | 500V | 5 | IIC | 1024 | ESOP8 |
| SM2335EGH | Linear | <±4% | 160mA/160mA /160mA/80mA/80mA | Inside | 40V/500V | 5 | IIC | 1024 | ESOP8 |
| SM2235EGW | Linear | <±4% | 64mA/64mA/64mA /80mA/80mA | Inside | 500V | 5 | IIC | 1024 | ESOP8 |
| SM2185N | Linear | <±4% | 64mA/64mA/64mA /80mA/80mA | Inside | 500V | 5 | IIC | 1024 | QFN12, QFN24 |
| SM2232EGH | Linear | <±4% | 80mA/80mA | Inside | 500V | 2 | IIC | 1024 | ESOP8 |
| SM2182E | Linear | ±4% | 80mA/80mA | Inside | 500V | 2 | IIC | 1024 | ESOP8 |
