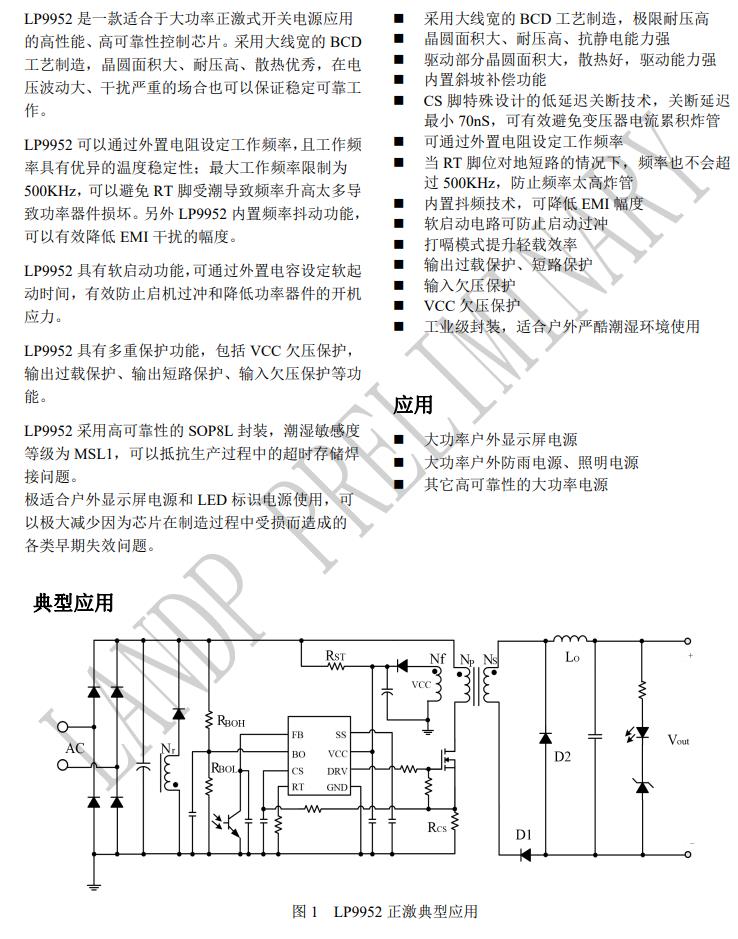

LP9952 是一款適合于大功率正激式開關電源應用 的高性能、高可靠性控制芯片。采用大線寬的 BCD 工藝制造,晶圓面積大、耐壓高、散熱優秀,在電 壓波動大、干擾嚴重的場合也可以保證穩定可靠工 作。
LP9952 可以通過外置電阻設定工作頻率,且工作頻 率具有優異的溫度穩定性;最大工作頻率限制為 500KHz,可以避免 RT 腳受潮導致頻率升高太多導 致功率器件損壞。另外 LP9952 內置頻率抖動功能, 可以有效降低 EMI 干擾的幅度。
LP9952 具有軟啟動功能,可通過外置電容設定軟起 動時間,有效防止啟機過沖和降低功率器件的開機 應力。 LP9952 具有多重保護功能,包括 VCC 欠壓保護, 輸出過載保護、輸出短路保護、輸入欠壓保護等功 能。
LP9952 采用高可靠性的 SOP8L 封裝,潮濕敏感度 等級為 MSL1,可以抵抗生產過程中的超時存儲焊 接問題。 極適合戶外顯示屏電源和 LED 標識電源使用,可 以極大減少因?yàn)樾酒谥圃爝^(guò)程中受損而造成的 各類早期失效問題。
特點 ? 采用大線寬的 BCD 工藝制造,極限耐壓高 ? 晶圓面積大、耐壓高、抗靜電能力強 ? 驅動部分晶圓面積大,散熱好,驅動能力強 ? 內置斜坡補償功能 ? CS 腳特殊設計的低延遲關斷技術,關斷延遲 最小 70nS,
可有效避免變壓器電流累積炸管 ? 可通過外置電阻設定工作頻率 ? 當 RT 腳位對地短路的情況下,頻率也不會超 過 500KHz,防止頻率太高炸管 ? 內置抖頻技術,可降低 EMI 幅度 ? 軟啟動電路可防止啟動過沖 ? 打嗝模式提升輕載效率 ? 輸出過載保護、短路保護 ? 輸入欠壓保護 ? VCC 欠壓保護 ? 工業級封裝,適合戶外嚴酷潮濕環境使用
應用 ? 大功率戶外顯示屏電源 ? 大功率戶外防雨電源、照明電源 ? 其它高可靠性的大功率電源
