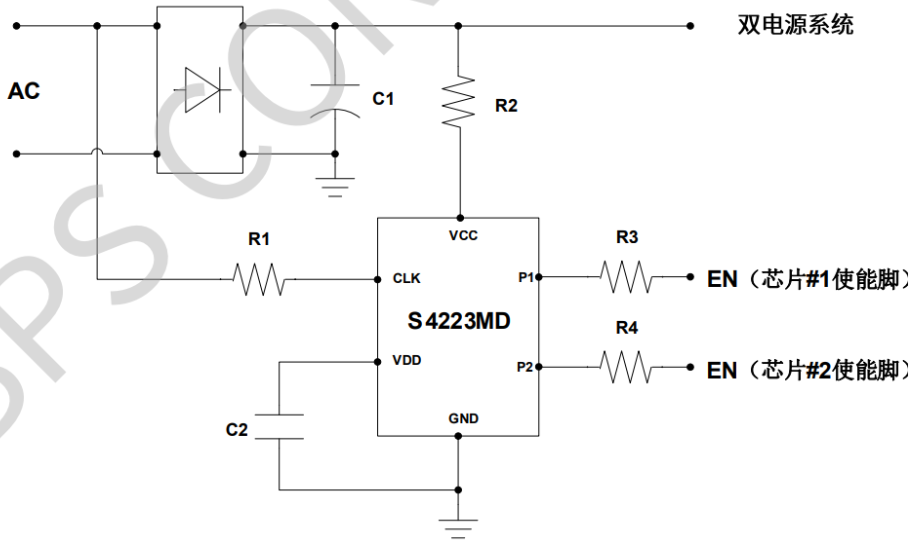

S4223MD是一款帶記憶功能的開關調色調亮控制器，集成兩個開漏輸出控制端口P1/P2，可以控制雙路/四路電源實現三段帶記憶的功率疊加開關調色調亮(混色時亮度變化)芯片內部設定狀態切換窗口時間 TSW，典型值3.3S。關燈時間小于狀態切換窗口時間開燈切換色溫;關燈時間超過狀態切換窗口時間芯片會記住關燈前的狀態，下次開燈時直接呈現關燈前的狀態，增加了使用的便利性。 S4223MD通過檢測AC信號判斷開關機狀態，根據內部邏輯控制后端電源的啟動和關閉，確保多個電源同時應用時的邏輯一致性，光源鋁基板漏電情況下狀態仍可正常切換。
優勢
控制雙路/四路電源實現功率疊加開關調色調亮調色順序:L1→L2→L1+L2 帶狀態記憶功能，使用更加便利 狀態存儲時間超過10年 開關次數可達10萬次以上 (記憶功能正常) 內置1S內開關兩次復位功能 狀態切換窗口時間內部計時3.3S 光源鋁基板漏電情況下可正常切換狀態
應用領域
中大功率LED調色溫驅動電源
| 產品型號 | 封裝 | 功率管 | 最大電流/功率 | 復位時間 | 功率段調整 |
| S4422B | SOT23-5 | 3Ω / 40V | 260mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4525S | SOP8 | 0.6A 400V SCR | 260mA/50W | 內置11S | A->B->(A+B)/2 |
| S5542SP | SOP8 | 16Ω / 500V | 120mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4523B | SOT23-5 | / | 不限 No limit | 內置12S | A->B->A+B |
| S4523RB | SOT23-5 | / | 不限 No limit | 內置6S | A+B->A->B |
| BP5823CH | HSOP7 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CJ | ESOP-8 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CH | ESOP-8 | / | 379W | 內置7S | B->A->(A+B)/2 |
| S4120MB | SOT23-6 | 外置MOS管/SCR | 不限 | 1S開關2次 | A->B->(A+B)/2 |
| S4225MB | SOP8 | 1A 400V SCR | 300mA | 1S開關2次 | A->B->(A+B)/2 |
| S4226MB | SOP8 | 1A 400V SCR | 300mA | 10S開關7次 | A->(A+B)/2->B |
| S4512MB | SOP8 | 0.8A 400V SCR | 260mA | 10S開關7次 | A->B->(A+B)/2 |
| S4165M | SOT23-6 | / | / | 1S開關2次 | 100%->50%->12% |
| S4723MB | SOP8 | 外置MOS管/SCR | / | 1S開關2次 | A->B->C |
| S4223MD | SOT23-6 | / | / | 1S開關2次 | A->B->A+B |
